ハブダイナモライトは「点く部品」ではなく「合う部品」を交換します

ハブダイナモタイプのライト交換は、見た目だけなら普通のフロントライト交換に似ています。古いライトを外し、新しいライトを同じ場所に付け、コードを差して、前輪を回して点灯を確認する。ここだけ見ると、難しい作業には見えません。けれど実際に失敗しやすいのは、ライト本体を固定するところではなく、その前の互換確認です。

ハブダイナモライトは、前輪のハブで発電した電気をライトへ送って点灯します。つまり、USB充電式ライトのように「ハンドルへ付けば使える」部品ではありません。ハブダイナモの定格、1線式か2線式か、端子の形、コードの長さ、フォークやカゴ下の取付位置、オートライトのセンサー、前方を照らす向きが合って初めて、夜に使える前照灯になります。

結論から言うと、初心者が自分で進めてよいのは「同じ取付位置で、対応表に載っている定格と端子のライトへ、コードを加工せず交換できる」場合です。端子を切る、コードを継ぎ足す、ハブ側端子が壊れている、発電しているか分からない、フォークやカゴステーの固定部が曲がっている。このような状態なら、ライトを買う前に自転車店へ相談した方が安全です。

この記事では、ハブダイナモ式のフロントライトを交換したい人に向けて、買う前の確認、交換してよい状態、必要工具、外し方、取り付け、配線の固定、点灯確認、点かない時の戻り場所まで順番に整理します。普通のハンドル取り付け充電式ライトは別記事の範囲です。

この記事でできること・やらないこと

この記事で扱うのは、前輪のハブダイナモから電気を取り、フォーク前方またはカゴ下付近に付いているフロントライトを交換する作業です。シティサイクル、通勤用クロスバイク、電動アシストではない一般車、またはハブダイナモ付きの完成車でよくある構成を想定します。ライト本体が割れた、暗くなった、LEDが点かなくなった、オートライトの反応が悪くなった、古い電球式からLEDへ替えたい、という場面です。

一方で、ハブダイナモ本体の交換、ホイール交換、フロントフォーク交換、内装配線の引き直し、電動アシスト車の専用電装、メーカー専用コネクターの加工、ライト基板の修理は扱いません。ハブダイナモは前輪の安全部品に近い場所にあり、配線がスポークやタイヤに近づくと走行中の事故につながります。作業の中心は小さく見えても、確認範囲は広めに取ります。

夜間の自転車はライトを点ける必要があります。警視庁の自転車ルールでは、前照灯は白色または淡黄色で、夜間前方10mの距離にある交通上の障害物を確認できる光度を持つものと説明されています。細かな扱いは地域差がありますが、この記事では「点けばよい」ではなく「夜に前を照らせること、周囲をまぶしくしすぎないこと、走行中に消えないこと」を合格ラインにします。

参考: 警視庁 自転車の交通ルール、警察庁 反射材・ライト

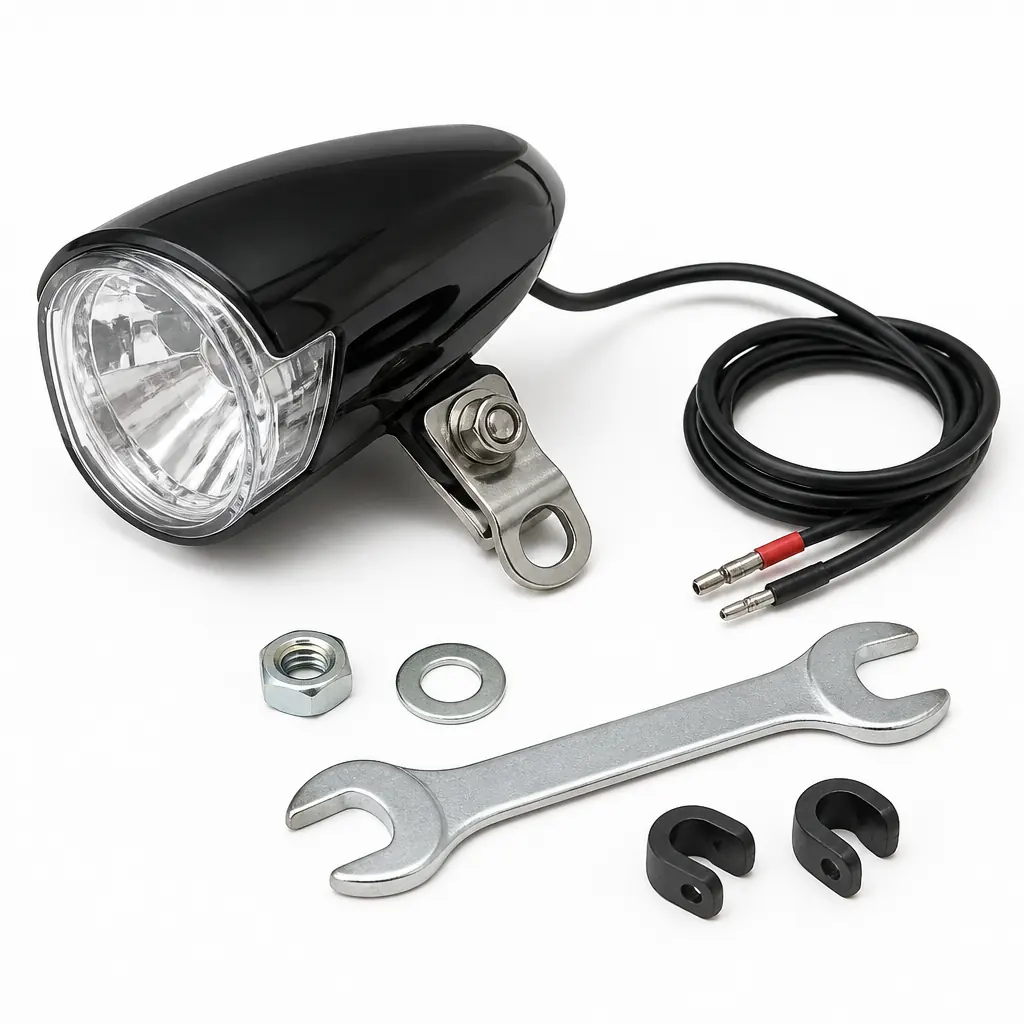

交換前に見る部品

買う前に見るのは、明るさより定格と端子です

ハブダイナモライト選びでいちばん大事なのは、明るさの数字より互換です。商品ページに「ハブダイナモ用」と書いてあっても、自分の車体にそのまま付くとは限りません。ハブダイナモには6V-0.8W、6V-2.4W、6V-3.0Wなどの考え方があり、ライト側も対応する定格が決まっています。さらに、コードのつなぎ方が1線式か2線式か、端子形状が合うか、ライトを固定する場所がフォークなのかカゴ下なのかで候補が変わります。

最初に、前輪のハブ周辺を見ます。ハブの横、端子付近、またはラベルに品番や定格が書かれていることがあります。泥や汚れで見えない場合は、濡らしすぎないように軽く拭きます。スマホで写真を撮って拡大すると読みやすいです。ここで品番が読めれば、メーカーの対応表や販売店の商品説明と照合しやすくなります。

次に、古いライトからハブへ伸びているコードを見ます。1本のコードだけで戻り側をフレームやフォークに頼るタイプ、2本のコードでライトとハブをつなぐタイプ、専用コネクターのようにまとまっているタイプがあります。Panasonicのハブダイナモ用ライトでは、1線式と2線式に対応する付属コードを持つモデルがありますが、それでも対応するハブダイナモや端子タイプは確認が必要です。SHIMANOのマニュアルでも、ライトに互換するハブダイナモを使うこと、端子を確実に接続することが示されています。

最後に、ライトの固定場所を見ます。フォーククラウン付近のステーにナットで固定するライトと、バスケット下へ付けるライトは形が違います。カゴ付き自転車のライトをクロスバイクのフォークへそのまま付ける、または逆にフォーク取付ライトをカゴ下へ無理に付ける、という選び方は避けます。角度調整できない、タイヤに近すぎる、ブレーキやカゴに隠れる、配線が届かない、といった問題が出やすいからです。

点かない原因はライト本体だけとは限りません

「ライトが点かないからライトを交換する」と考えるのは自然です。ただ、ハブダイナモ式では原因がいくつかあります。ライト本体の故障、LEDユニットの寿命、電球式なら電球切れ、コード断線、端子の接触不良、ハブ側の発電不良、オートライトのセンサー汚れ、アース不良、配線の引っ張り、カゴやブレーキとの干渉。どれも症状としては「点かない」になります。

交換前にできる簡単な確認は、コードが外れていないか、端子が浮いていないか、コードの被覆が裂けていないか、ライト本体のセンサー窓が泥でふさがっていないか、前輪を持ち上げて回した時に一瞬でも点くか、です。オートライトの場合は明るい場所では点かないことがあります。センサーを手で覆う、暗い場所で確認するなど、取扱説明の範囲で試します。

ただし、ハブダイナモ端子を触る時は無理をしません。前輪を強く回しながら端子を触る、金属工具で端子をこじる、コードを引っ張って外す、という確認は避けます。SHIMANOのマニュアルでも、ハブダイナモ周りの接続端子やケーブルの扱いには注意が示されています。特に、コードがスポークに絡む位置へ戻ってしまうと危険です。

切り分けの考え方は単純です。コードや端子が明らかに壊れているなら、ライト本体交換だけで解決するとは限りません。ライトが古く、コードも付属品でそのまま交換でき、ハブ側端子がきれいなら、ライト本体交換で進めやすいです。原因が見えないまま高いライトを買うより、店で「ハブは発電しているか」「端子は生きているか」を見てもらった方が安く済むこともあります。

商品を選ぶときの比較材料

交換候補は、まず「同じ取付位置で、対応する定格と端子が明記されたもの」から選びます。初心者が失敗しにくいのは、メーカーの対応表や商品説明で、自分のハブダイナモ品番、定格、端子タイプと照合できるライトです。PanasonicのNSKL系のように1線式/2線式や6V-2.4W/0.8W対応を明記する製品は、確認しながら選びやすい候補になります。

価格帯だけで見ると、標準のフォーク取付タイプ、足元や残光機能まで見る少し上のタイプ、カゴ下など取付方式が違うタイプ、工具と配線固定具に分かれます。向いている人は、今の車体と同じ位置へ素直に戻したい人、夜の見え方を少し良くしたい人、カゴ下ライトを直したい人、配線まできれいに戻したい人で変わります。メリットは交換判断がしやすいこと、デメリットは端子や定格が合わないと使えないことです。価格差の理由は、明るさ、センサー、残光、付属コード、取付ステー、固定具の違いです。見るポイントは、6V系の対応、1線式/2線式、端子タイプ、フォーク取付かカゴ下取付か、点灯で前照灯として使えるかです。候補名で言えば、Panasonic NSKL155-B LEDハブダイナモ専用ライト、Panasonic NSKL142-B LEDハブダイナモ専用ライト、Panasonic NSKL146-B バスケット下取付ライト、SHIMANO LP-C2200 ハブダイナモ用フロントライト、10mm コンビネーションレンチ、自転車用 六角レンチセット、自転車用 ケーブルクリップ、耐候性 結束バンド 細幅を、自分の車体条件に合う理由が説明できるものだけに絞ります。

フォーク前方に付いているライトなら、フォーク取付タイプを探します。カゴ下に横長のライトが付いているなら、バスケット下取付タイプを探します。古いライトと似た形だけで選ぶと、ネジ位置、コードの出る向き、照射角度が合わないことがあります。特にカゴ下タイプは、カゴステーやブラケットとセットで成立している場合があり、クロスバイクのフォークへ単体で付ける候補ではありません。

明るさは大事ですが、定格と配光を無視して選ぶものではありません。ハブダイナモライトは走行速度や発電能力の影響を受けます。低速ではちらつきや暗さを感じることがありますし、オートライトはセンサー条件で点灯タイミングが変わります。メーカーが前照灯として案内しているか、JIS基準への言及があるか、点灯と点滅の扱いが明確か、夜間に点灯で使えるかを確認します。

ここで大事なのは、古い電球式からLEDへ替える時の期待値です。LEDにすると明るく感じやすく、電球交換の手間も減ります。ただし、どのLEDライトでも自分のハブに合うわけではありません。また、LED搭載ライトは電球だけを交換できず、装置ごと交換になる場合があります。古いライトの中身を修理しようとするより、対応するライト本体へ交換する方が現実的な場面が多いです。

標準的なフォーク取付のハブダイナモライトを探すなら、まずはPanasonic NSKL155のように対応条件を確認しやすい候補を見ます。足元の見え方や停車時の視認性も気になるなら、Panasonic NSKL142のような候補も比較対象になります。カゴ下ライトならPanasonic NSKL146のように取付位置が違う製品として確認します。

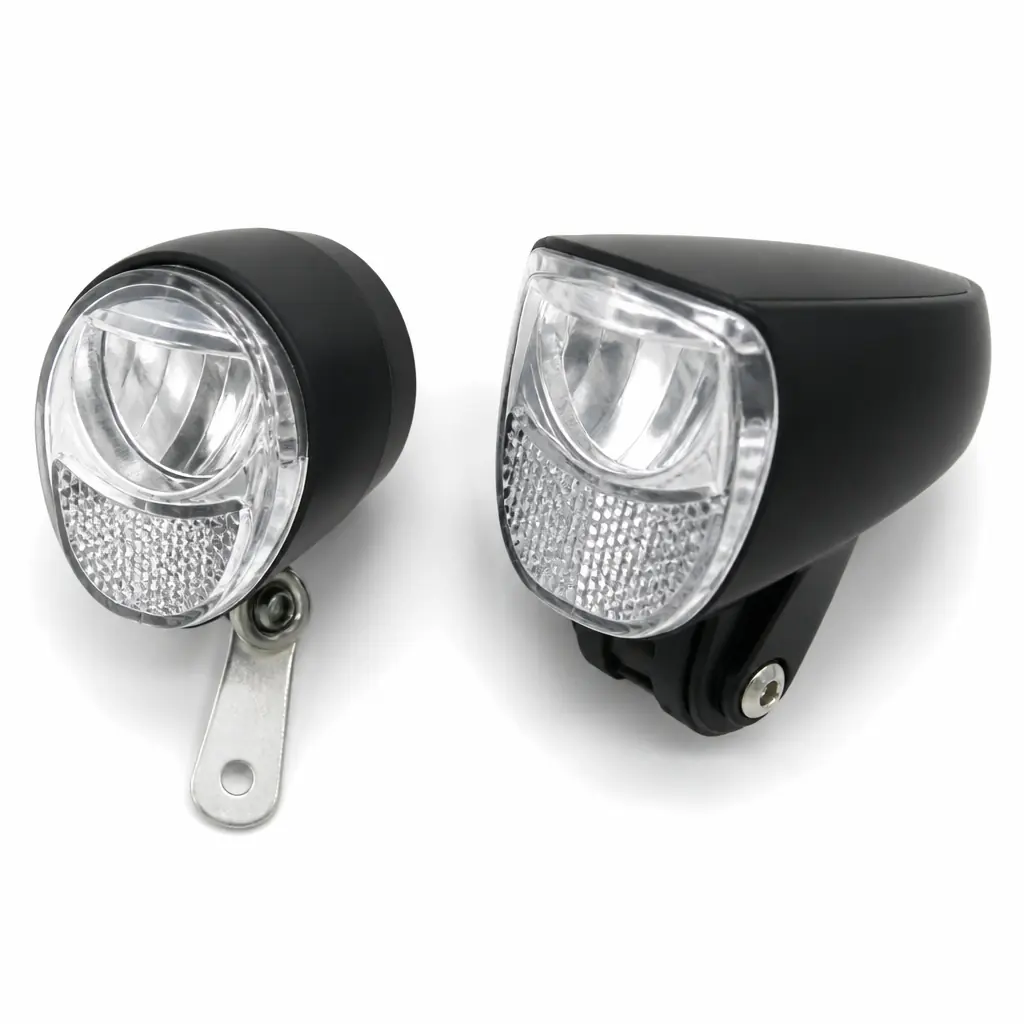

取付位置の違いを見分ける

必要な工具と作業前の準備

必要なものは、交換するライト本体、対応する接続コード、固定ナットや座金、10mm前後のレンチ、必要に応じて六角レンチ、柔らかい布、配線固定用のクリップや細幅の結束バンドです。古い車体ではナットが固着していることがあります。力任せに回す前に、工具がナットへまっすぐ掛かっているかを確認します。

フォーククラウン付近のライト固定では、10mmレンチが使われる例があります。ただし、すべての車体が10mmとは限りません。モンキーレンチでも作業できることはありますが、小さなナットを斜めに挟むと角を傷めます。何度も整備するなら10mmコンビネーションレンチのようなサイズの合う工具を用意した方が安定します。六角ボルトやカゴステーが絡む車体では、六角レンチセットも役立ちます。

配線固定具は、見た目のためだけではありません。ハブダイナモのコードは前輪、フォーク、ブレーキ、泥よけ、カゴステーの近くを通ります。たるんだコードがスポークへ近づくと危険です。SHIMANOのハブダイナモマニュアルでも、ケーブルをフォークやバスケットステーへ固定し、スポークなどへ巻き込まれないようにする考え方が示されています。自転車用ケーブルクリップや細幅の結束バンドは便利ですが、コードを潰すほど締めるのは避けます。

作業は明るい場所で行います。車体を倒さず、前輪を少し回せる状態にします。スタンドが不安定なら無理に一人で続けません。前輪を持ち上げて点灯確認する場面があるため、壁や人に近すぎる場所も避けます。古いライトを外す前に、ライトの角度、コードの通り道、端子の向き、固定具の位置を写真に残します。後で「どこを通っていたか」が分からなくなると、配線固定に迷いやすいです。

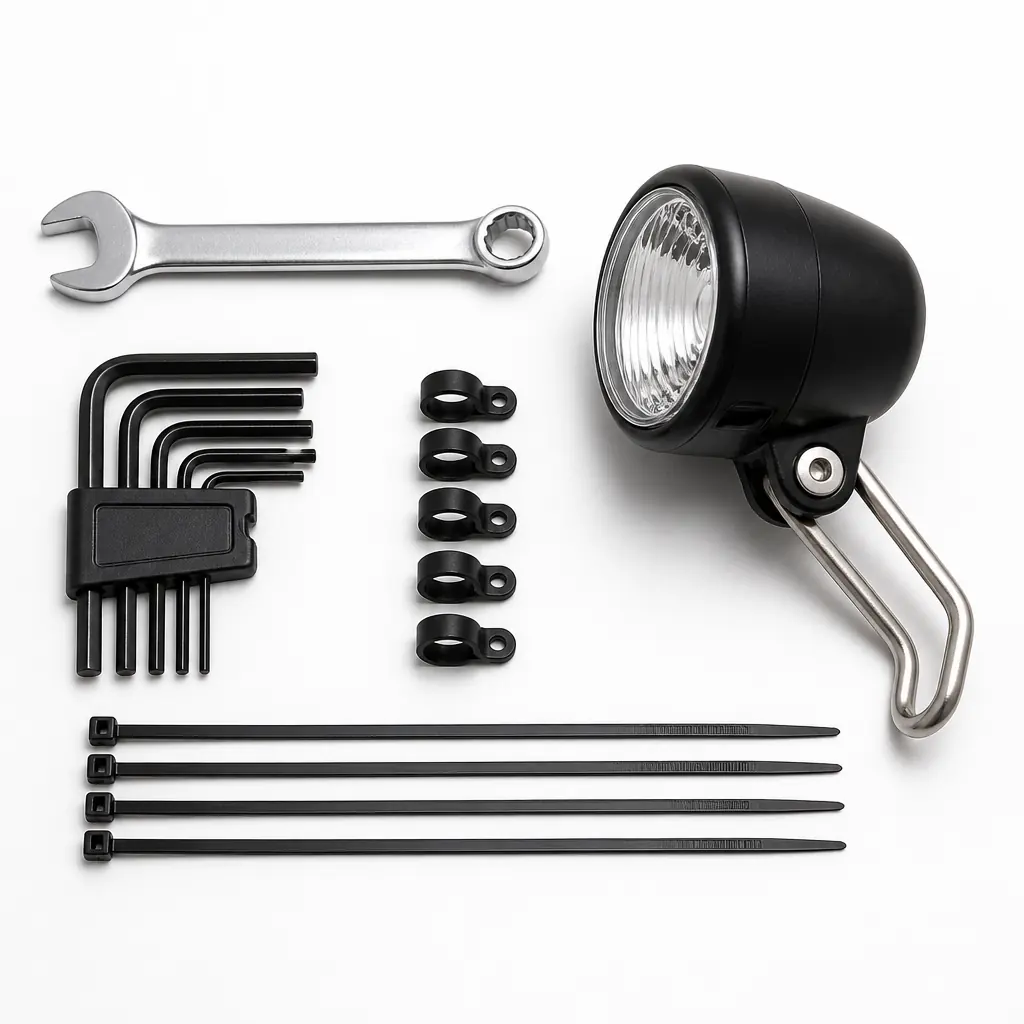

工具と配線固定具をそろえる

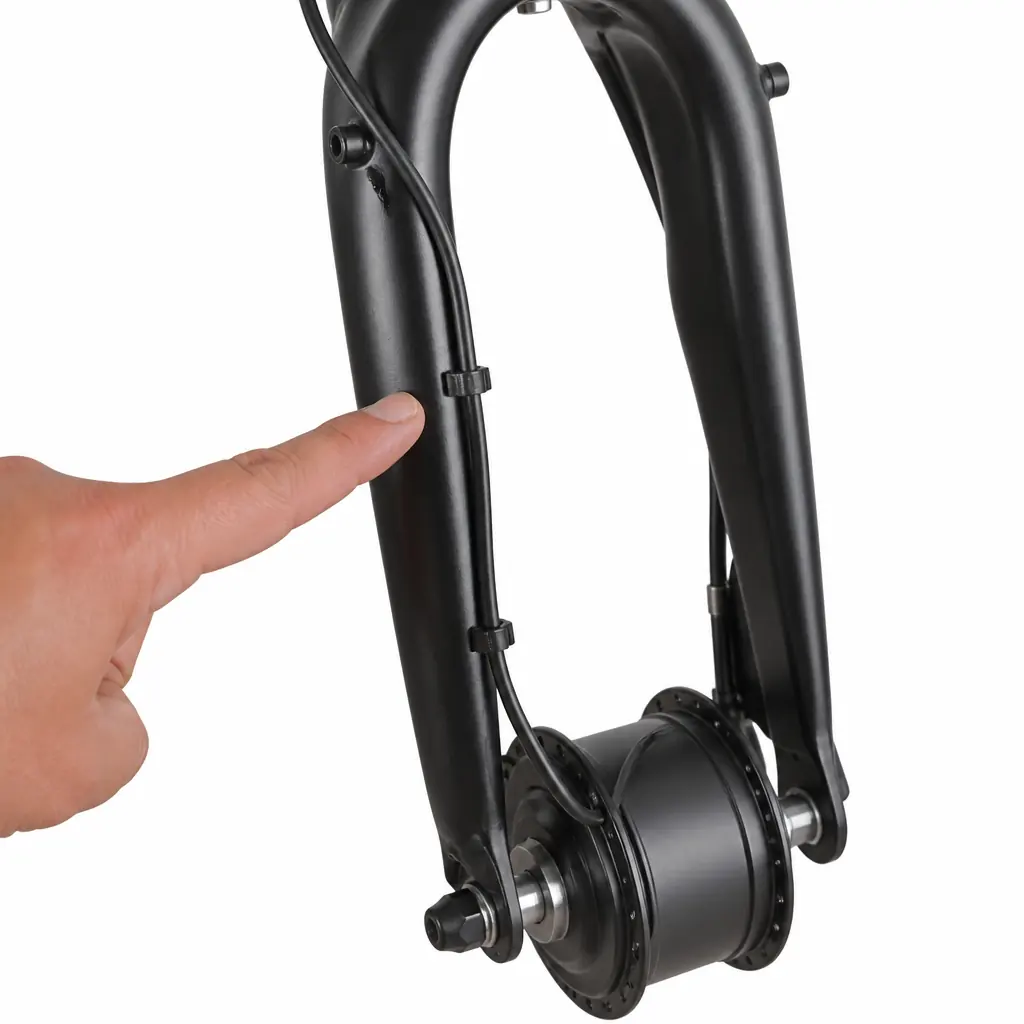

外す前に配線を記録

交換手順

最初にハブ側の接続を外します。前輪を回さず、コードを持って強く引っぱらず、コネクターや端子部分を持って外します。硬い場合は無理にこじりません。端子を曲げると、新しいライトを付けても接触不良になります。外した直後に、端子の汚れ、緑青、折れ、コードの裂けを見ます。軽い汚れは乾いた布で拭きますが、端子を削ったり、金属工具で強くこすったりするのは避けます。

次に、古いライトを固定しているナットやボルトを緩めます。フォーククラウンの前側にライトステーがある場合、ナットを緩めるとライトが落ちることがあります。片手でライトを支え、もう片方で工具をかけます。座金やスペーサーの順番が分からなくならないよう、外した順に並べます。泥よけやカゴステーも同じボルトで共締めされている車体では、ライトだけを外したつもりが別部品まで動くことがあります。ここで不安があれば止めます。

新しいライトは、いきなり本締めしません。まずステーに通して仮固定し、正面を向くか、タイヤや泥よけに近すぎないか、ブレーキやカゴに隠れないかを見ます。仮固定の段階で角度調整の余地がない場合、そのライトは車体に合っていない可能性があります。ライトは「付いた」だけでは不十分で、夜に前方を照らせる向きで固定できる必要があります。

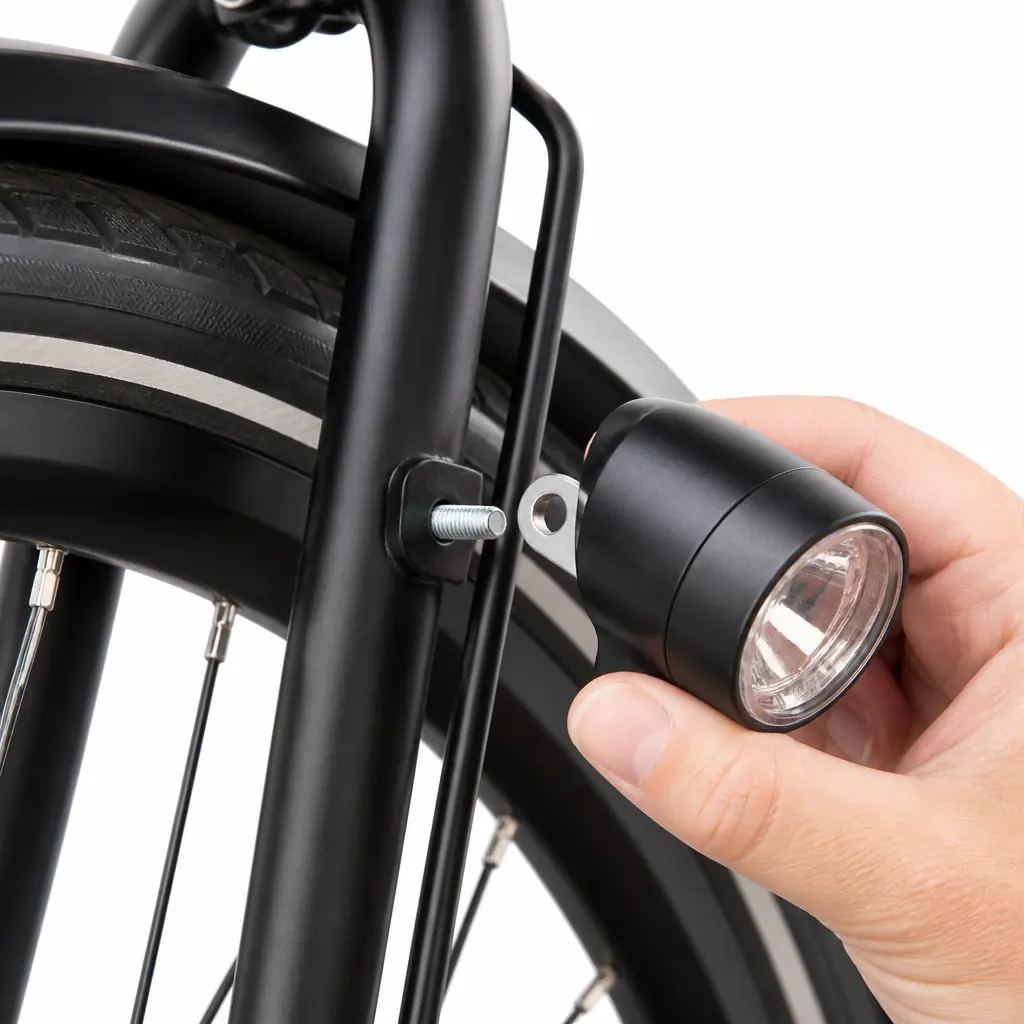

本締め前に仮合わせ

コードは、古い配線経路を参考にしながら、フォークやカゴステーに沿わせます。余ったコードを前輪側に垂らさないことが大事です。ハンドルを左右に切る車体では、コードが引っ張られすぎないか、逆に大きくたるまないかを見ます。サスペンションフォークのように前輪とライトの位置関係が動く車体では、コードの余裕が変わるため、初心者判断で詰めすぎない方が安全です。

ハブ側端子へ接続したら、軽く引いて抜けない程度に差し込まれているか確認します。ただし、強く引っぱって確認する必要はありません。前輪をゆっくり回し、点灯するかを見ます。オートライトならセンサーを覆る、暗い場所で確認するなど、説明書に沿って確認します。点灯したら、ライトの角度、配線、固定ナットをもう一度見てから本締めします。

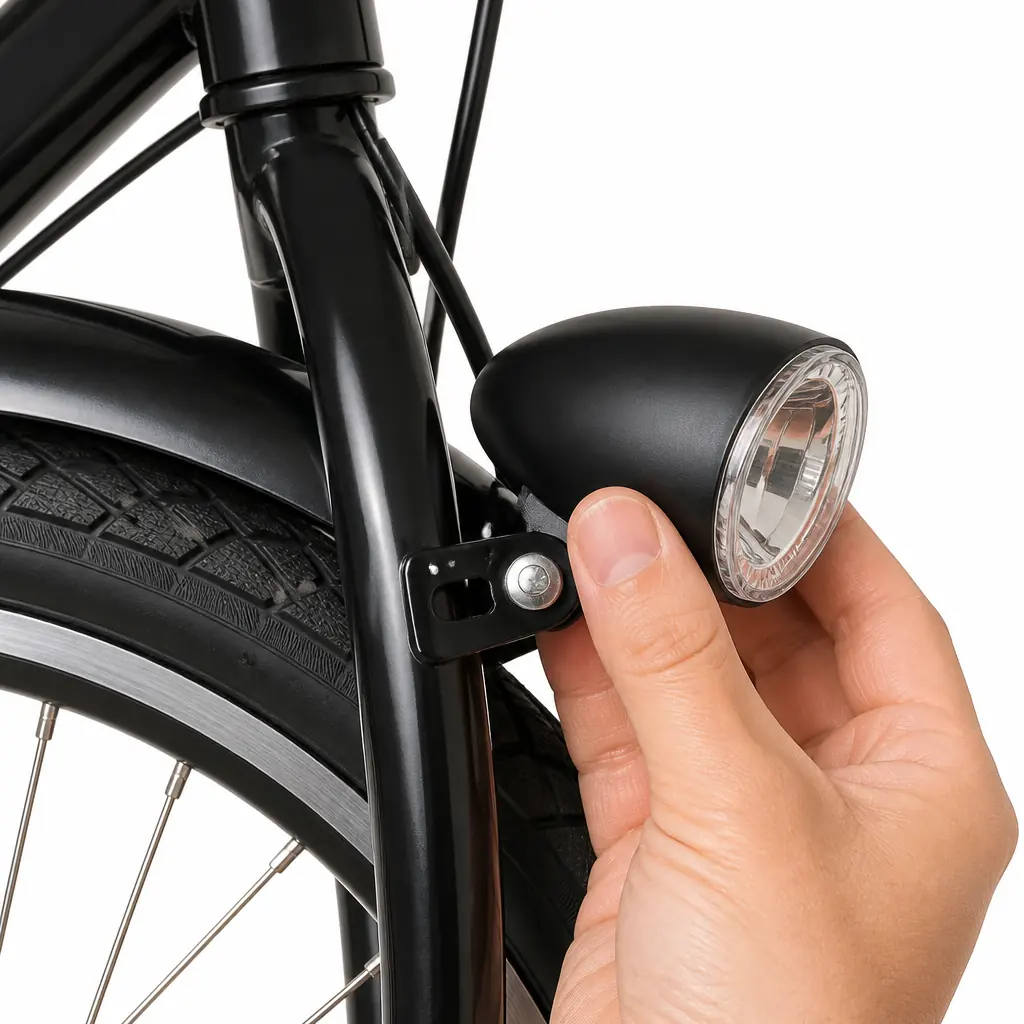

仮固定して向きを見る

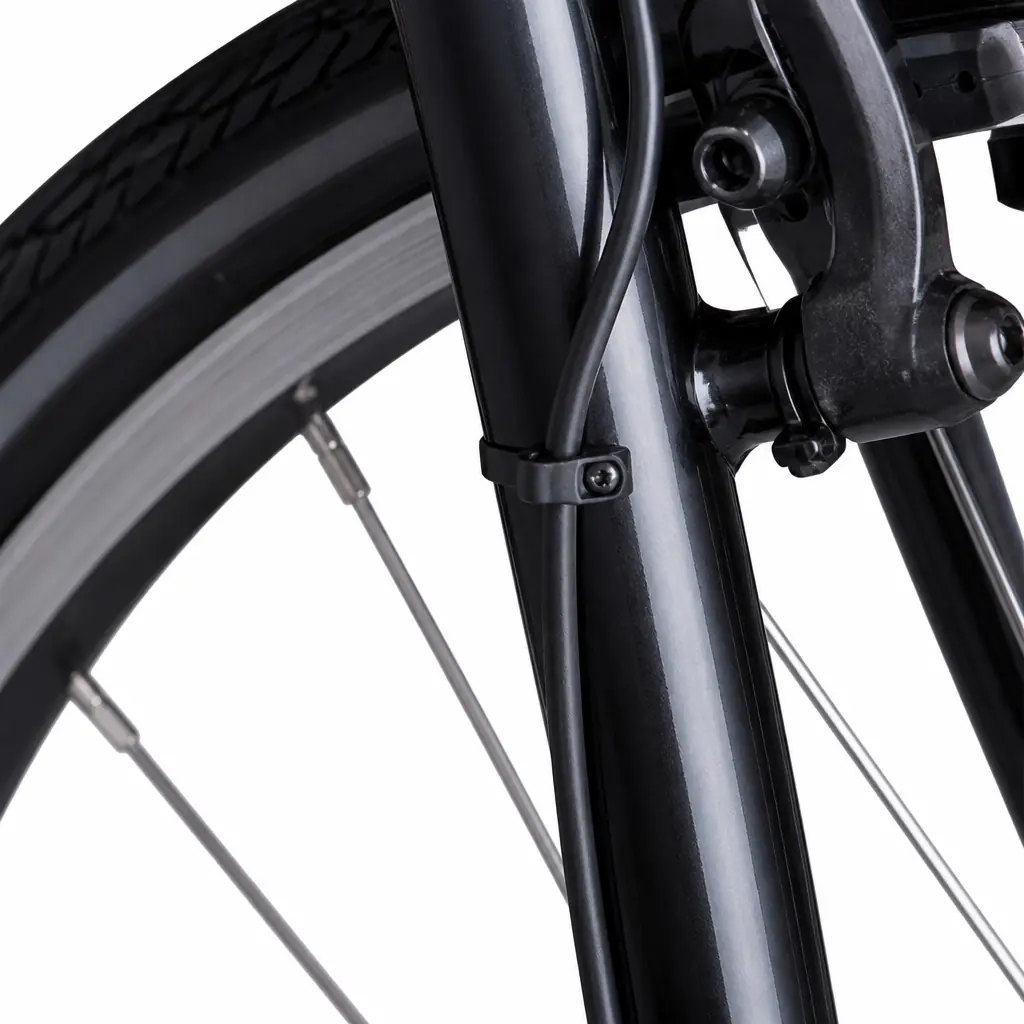

コードを前輪から離して固定

本締めと点灯確認

ライトの本締めは、強く締めれば安全というものではありません。小さなステーや樹脂部品を強く挟みすぎると、割れたり、角度調整ができなくなったりします。メーカーの指定トルクが分かる場合はそれに従います。分からない場合でも、手でライトを軽く揺すって動かない程度を目安にし、工具を長く持って力任せに締めないようにします。ナットや座金の向きが元と違うと、締めても座りが悪いことがあります。

点灯確認は、前輪を回して点くかだけでは終わりません。まず、コードが前輪へ近づかないことを見ます。次に、ライトが正面を向いていること、上下角度が上向きすぎないことを見ます。壁に向けて点けると、光の中心がどこにあるか分かりやすいです。人の目線に向かって強く光る角度は避け、前方路面を照らす向きへ下げます。

夜に使う前には、短い距離で試走します。段差でライトが揺れないか、ハンドルを切ってもコードが張らないか、低速でちらつく場合に通常走行速度でどう見えるか、暗い場所で自動点灯するかを確認します。点滅機能があるライトでも、夜間の前照灯としては点灯を基本にします。メーカー説明で「マーカー」や「点滅」は補助的な扱いになっている場合があり、前方を照らす役割とは分けて考えます。

最後に、後ろ側も見ます。前照灯を直しても、後部反射器材や尾灯がない、リアライトが隠れている、反射板が泥で見えない状態では夜間の安全装備として不十分です。ハブダイナモライト交換は前の作業ですが、夜間に走る準備としては前後セットで確認します。

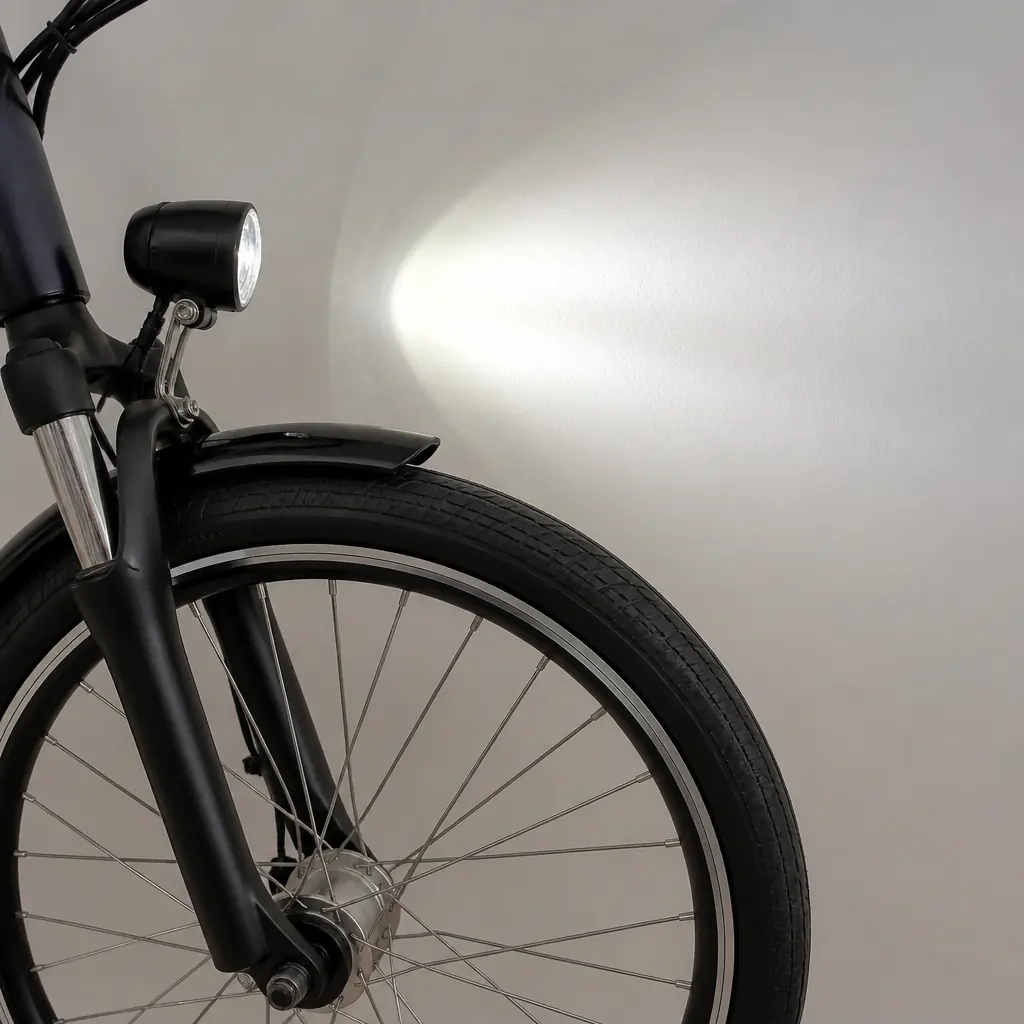

点灯と角度を確認

うまく点かない時の戻り場所

新しいライトを付けても点かない時は、すぐに「不良品」と決めつけず、順番に戻ります。まず、オートライトの条件です。明るい場所では点かない、低速では反応が鈍い、センサーが汚れている、スイッチが常時点灯ではなく自動になっている、といった単純な理由があります。説明書の点灯条件を確認します。

次に、端子です。1線式と2線式の接続を取り違えていないか、付属コードのタイプを間違えていないか、端子が奥まで入っているか、コードを逆向きに折り返していないかを見ます。SHIMANOのハブダイナモ資料では、ライト接続端子とフレーム側端子の流れ、コネクターカバーやライトコードを外したまま走らないこと、ホイールを外す前にコードを外すことなどが示されています。接続は小さな部分ですが、走行安全に関わります。

それでも点かない場合は、古いライトが壊れていたのではなく、ハブ側や配線側に原因があるかもしれません。前輪を回しても発電していない、端子の内部が壊れている、コードが途中で断線している、アースが取れていない、という状態は、ライト本体交換だけでは直りません。テスターで確認できる人もいますが、初心者が端子周りで無理をするより、自転車店で発電と接点を見てもらう方が確実です。

点くけれど暗い場合も、原因は複数あります。低速、ハブの定格に合わないライト、センサーの状態、ライトの配光、古いコードの抵抗、接点汚れなどです。「もっと明るいライトへ買い直す」前に、そもそも対応する定格か、ライトが前方を照らす角度か、暗い場所で点灯モードになっているかを確認します。

店に頼んだ方がよいケース

ハブダイナモライト交換は、条件が合えば自宅でもできます。ただし、迷うなら店に頼む価値が高い作業でもあります。理由は、ライト本体だけでなく、ハブの発電、端子、配線、固定部、前輪周りの安全を同時に見る必要があるからです。普通のUSBライトなら失敗しても付け直せば済むことが多いですが、ハブダイナモ配線が前輪へ絡むと危険です。

店に相談したいのは、ハブ品番が読めない、定格が分からない、端子が合うか判断できない、古いコードが切れている、カゴや泥よけと共締めされている、ナットが固着している、電動アシスト車の専用ライトに見える、という状態です。部品代だけを見れば自分で買った方が安く見えることもありますが、合わないライトを買うと返品や再購入で高くつきます。

相談する時は、車体を持ち込むのが一番です。難しい場合は、前輪ハブの品番、端子部分、古いライト、固定位置、コード経路の写真を撮ります。「ハブダイナモ用ライトを交換したい」「今のライトが点かない」「ライト本体だけか配線か分からない」と伝えると、店側も確認しやすくなります。古いライトの型番が分かるなら一緒に伝えます。

自分で交換した後でも、夜に消える、段差でちらつく、コード固定が不安、ライトが曲がって見える、という状態なら早めに見てもらいます。夜間の前照灯は、走りながら様子を見る部品ではありません。点灯が安定しない自転車で夜に走るのは避けます。

よくある質問

ハブダイナモライトを普通の充電式ライトに置き換えてもいいですか

可能な場合もありますが、目的が変わります。ハブダイナモライトは走行中に発電して点灯するため、充電忘れに強い装備です。充電式ライトへ置き換えるなら、ハンドルに安定して固定できること、夜間に点灯で使えること、点灯時間が足りること、毎回充電管理できることを確認します。元のハブダイナモライトが壊れたままでも別ライトで走れるかは、地域のルールと装備状態を安全側に見て判断します。後付けの充電式ライトを選ぶ場合は、フロントライトの取り付け方・交換方法の範囲です。

電球だけ交換できますか

古い電球式ライトなら電球交換で直る場合があります。ただし、LED搭載ライトでは電球だけを交換できず、ライト本体の交換になることがあります。電球交換で済むか、本体交換が必要かはライトの構造によります。レンズや本体を無理に開けると防水性や固定部を傷めることがあります。

1線式と2線式は何が違いますか

大まかには、ライトへ行く線と戻り側の取り方が違います。1線式では車体側を戻りに使う構成があり、2線式では2本のコードでつなぐ構成があります。初心者が覚えるべきことは、仕組みそのものより「自分のハブとライトの端子タイプを合わせる」ことです。1線式の車体に2線式コードを何となくつなぐ、またはその逆を加工で済ませるのは避けます。

点滅モードだけでも夜に走れますか

夜間の前照灯としては点灯を基本にします。点滅は存在を知らせる補助として便利な場面がありますが、前方の路面を連続して照らす役割とは別です。メーカー説明でも、点滅やマーカー機能を前照灯として使えない旨が示される製品があります。夜に走るなら、前方を照らせる点灯モードで確認します。

コードが少し余ったら巻いてもいいですか

強く巻いたり、きつく結束したりするのは避けます。コードを潰すと断線や接触不良の原因になります。余りは前輪、スポーク、タイヤ、ブレーキから離し、フォークに沿わせて軽く固定します。ハンドルを左右に切った時に張らないことも確認します。

参考にした情報

• 警視庁 自転車の交通ルール
• 警察庁 反射材・ライト
• 内閣府 令和5年交通安全白書 自転車の安全利用
• Panasonic NSKL155 公式仕様
• Panasonic NSKL142 公式仕様
• Panasonic NSKL146 公式仕様
• 公式マニュアル
• 公式マニュアル

まとめ

ハブダイナモタイプのライト交換は、作業だけなら小さな部品交換です。でも、判断は少し広めに見ます。買う前にハブダイナモの定格、端子、取付位置を確認する。コードを加工しないで付くライトを選ぶ。古い配線経路を記録してから外す。新しいライトは仮固定して、前輪、泥よけ、ブレーキ、カゴに干渉しないか見る。コードはスポークやタイヤへ近づけず、点灯、角度、固定を確認してから夜に使う。この順番を守ると、失敗しやすいところをかなり減らせます。

逆に、品番が分からない、端子が壊れている、コードが切れている、ハブが発電しているか分からない、電動アシスト車の専用品に見える、という時は自転車店へ相談します。前照灯は「なんとなく点く」ではなく、夜に安定して前を照らす安全装備です。合う部品を選び、無理な加工を避け、最後の点灯確認まで済ませてから走り出しましょう。
